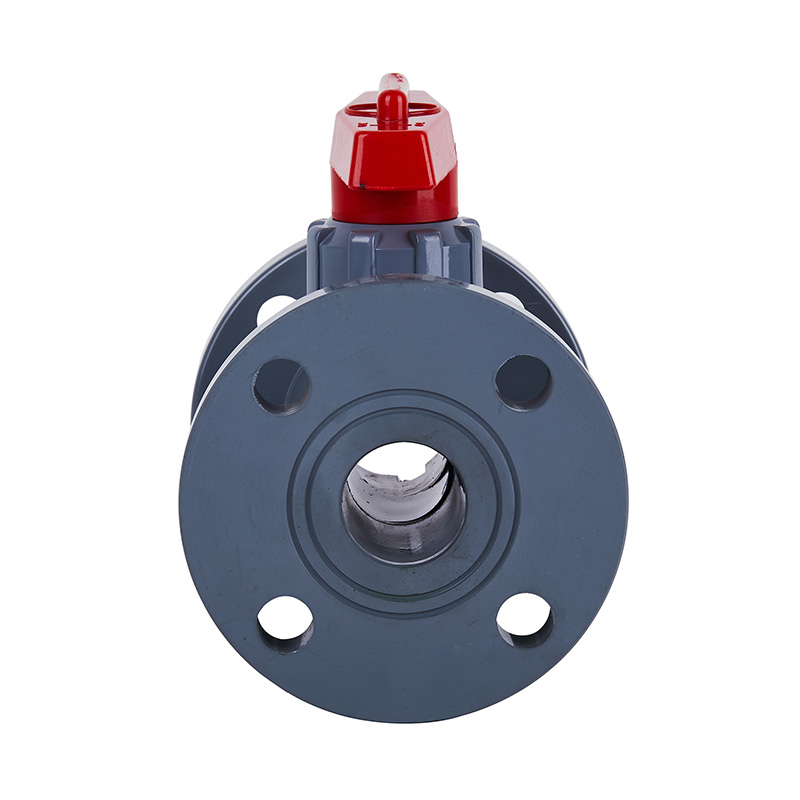

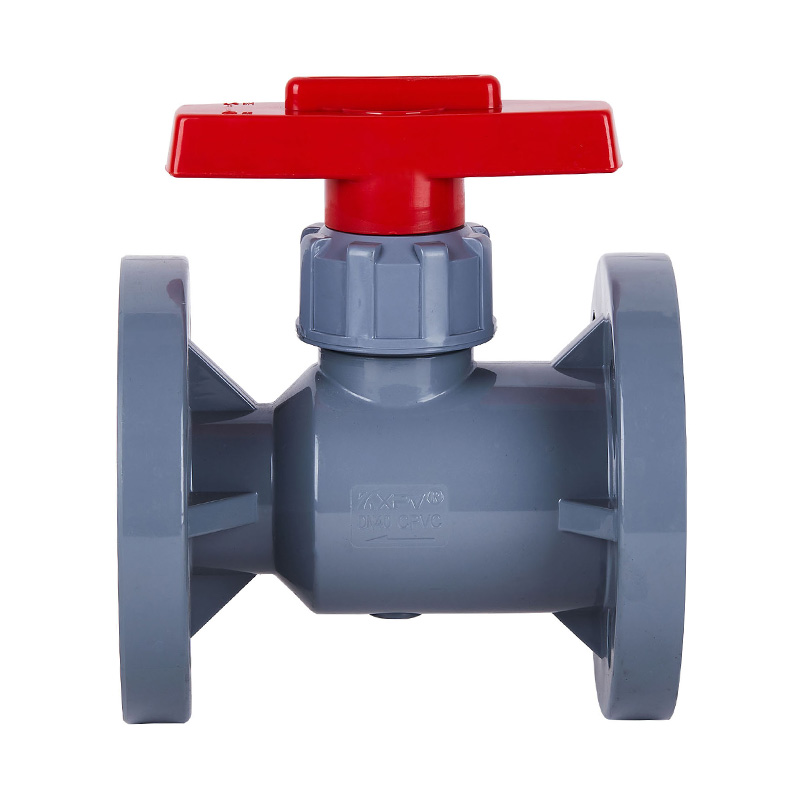

Tahan Panas DN15-DN300 Manual Plastik CPVC PVC Bentuk Tubuh Katup Bola Bergelang Industri Bahan Pipa Standar ANSI untuk pasokan air
Jenis: KATUP BOLA, 2 arah
Nomor Model: Q41F-10V
Aplikasi:Umum
Suhu Media: Suhu Tinggi, Suhu Rendah
Kekuasaan: Panduan
Media: Asam
Ukuran Pelabuhan: DN15-DN300
Struktur:Bola
Standar: ANSI
Bahan tubuh: CPVC
Bahan Segel: PTFE VITON
Koneksi Akhir: Falnge
Garansi: 1 tahun
MOQ: 1 buah
Waktu Pengiriman: 7 Hari
Kemampuan Pasokan: 10.000 Potongan/potongan per Hari
| Fitur Struktur Utama |
1. Katup bola seri plastik rekayasa meNgadopsi FRPP, PVDF, CPVC, UPVC, PPH dll. Plastik termoplastik taHan korosi yang dibentuk dalam cetakan injeksi tunggal dan memiliki kemampuan yang kuat untuk menahan korosi.
2. Segel yang dapat diandalkan, torsi pembukaan dan penutupan kecil. Torsi pembukaan dan penutupan.
3. Resistensi cairan kecil, Buka / tutup dengan cepat.
4. Struktur sederhana, penampilan cantik.
| Daftar batas suhu aplikasi |
| Bahan | Suhu sedang°C | Bahan | Suhu sedang°C |
| CPVC | -20℃~ 95℃ | PPH | -20℃~ 110℃ |
| UPVC | -0℃~ 65℃ | PVDF | -40℃~ 150℃ |
| FRPP | -14℃~ 90℃ |
Gambar Detail Perakitan Katup Bola Bentuk Boddily
| Tabel Bahan Bagian |
| TIDAK. | Nama | Bahan |
| 1 | Menangani | Paduan aluminium |
| 2 | Mempertahankan Kacang | FRPP, PVDF, UPVC, CPVC, PPH |
| 3 | Steker Bagian Dalam | FRPP, PVDF, UPVC, CPVC, PPH |
| 4 | Tangkai | FRPP, PVDF, UPVC, CPVC, PPH |
| 5 | Segel batang | PTFE |
| 6 | Bola tertutup | PTFE |
| 7 | Kursi segel | FRPP, PVDF, UPVC, CPVC, PPH |
| 8 | Bola | FRPP, PVDF, UPVC, CPVC, PPH |
| 9 | Tubuh | FRPP, PVDF, UPVC, CPVC, PPH |
| Daftar Dimensi |
| DN (mm) | D1 | D | L | h | n | Φ | ||||||
| GB | JIS | ANSI | GB | JIS | ANSI | GB | JIS | ANSI | ||||
| 15(1/2") | 95 | 65 | 70 | 2.38 | 120 | 15 | 4 | 4 | 4 | 14 | 15 | 16 |
| 20 (3/4") | 105 | 75 | 75 | 2.76 | 120 | 16 | 4 | 4 | 4 | 14 | 15 | 16 |
| 25 (1") | 120 | 85 | 90 | 3.13 | 130 | 16 | 4 | 4 | 4 | 14 | 19 | 16 |
| 32 (11/4") | 135 | 100 | 100 | 3.45 | 145 | 18 | 4 | 4 | 4 | 18 | 19 | 16 |
| 40 (11/2") | 145 | 110 | 105 | 3.88 | 168 | 20 | 4 | 4 | 4 | 18 | 19 | 16 |
| 50 (2") | 160 | 125 | 120 | 4.74 | 180 | 20 | 4 | 4 | 4 | 18 | 19 | 19 |
| 65 (21/2") | 180 | 145 | 140 | 5.49 | 225 | 22 | 4 | 4 | 4 | 18 | 19 | 19 |
| 80 (3") | 195 | 160 | 150 | 6 | 260 | 25 | 8 | 8 | 4 | 18 | 19 | 19 |
| 100 (4") | 215 | 180 | 175 | 7.5 | 280 | 25 | 8 | 8 | 8 | 18 | 19 | 19 |
| 125 (5") | 245 | 210 | 210 | 8.5 | 350 | 30 | 8 | 8 | 8 | 18 | 23 | 22 |
| 150 (6") | 280 | 240 | 240 | 9.51 | 400 | 30 | 8 | 8 | 8 | 22 | 23 | 22 |
| 200 (8") | 335 | 295 | 290 | 11.75 | 400 | 35 | 8 | 12 | 8 | 22 | 23 | 22 |
| 250 (10") | 390 | 350 | 355 | 14.25 | 450 | 38 | 12 | 12 | 12 | 22 | 25 | 25 |
| 300 (12") | 445 | 400 | 400 | 17 | 450 | 38 | 12 | 16 | 12 | 22 | 25 | 25 |
| Lokasi: | Cina |
| Jenis Bisnis: | Produsen, Eksportir |
| Merek: | |
| Sertifikat: | |
| Model: | |
| Ketentuan pembayaran dan pengiriman: | |
| Jumlah pesanan minimum: | |
| Harga: | Konsultasi |
| Detail pengepakan: | |
| Waktu pengiriman: | |
| Metode pembayaran: |
