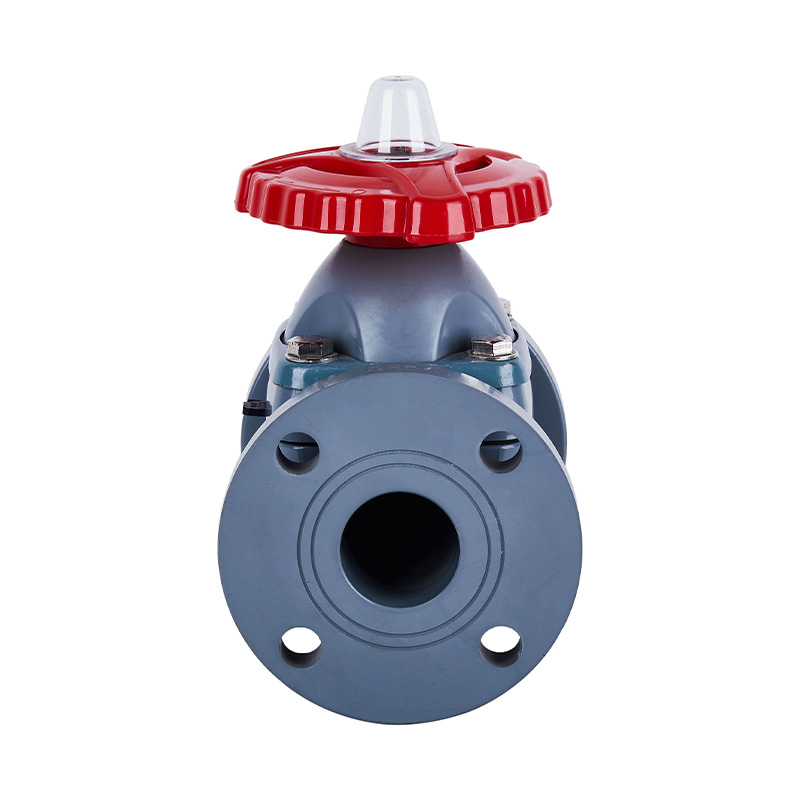

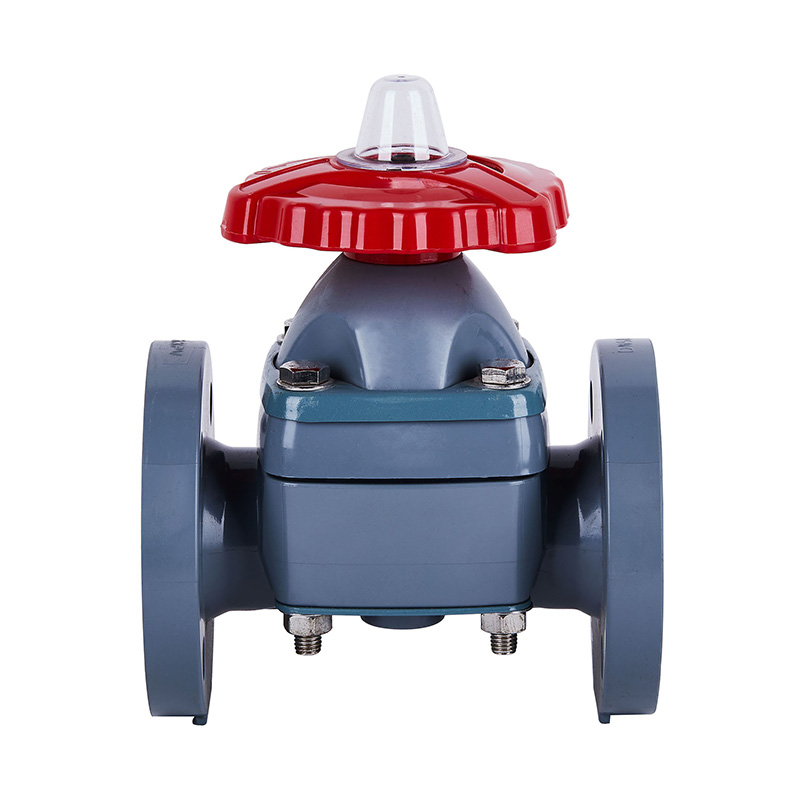

Katup Diafragma Tipe Flange PVC-C G41F-10V Standar DN15-300 GB

Katup Diafragma Tipe Flange PVC-C G41F-10V Standar DN15-300 GB

Manual suhu tinggi yang sangat tahan lama, desain baru, katup diafragma plastik bergelang PVC-C untuk cairan asam dan pasokan air
Nama Produk: Katup Diafragma PVC-C
Warna: Abu-abu
Ukuran: DN15-DN300
Nomor Model: G41F-10V
Aplikasi: Umum
Bahan: Plastik
Suhu Media: Suhu Tinggi, Suhu Sedang
Tekanan: Tekanan Sedang
Kekuasaan: Manual
Media: Asam
Ukuran Pelabuhan: DN15-DN300
Struktur: Diafragma
Koneksi: Flensa
Sertifikasi: ISO9001
Kelas Tekanan: 1,0Mpa（10bar）
Tipe Katup: 1 Arah
Segel: EPDM F46
Waktu Pengiriman: 7 Hari
MOQ: 1 buah

Hubungi Kami
PRAV：Katup Diafragma Tipe Flange PVDF G41F-10F Standar DN15-300 GB
BERIKUTNYA：PPH G41F-10S Flange Type Diaphragm Valve DN15-300 GB Standar
Fitur Struktur Produk
1. Diafragma segel terbuat dari F46 atau PFA, jumlah lipatan ≥120000 kali, dan ketahanan korosi setara dengan F4.
2. Mengadopsi struktur pengangkat sekrup, gaya pembukaan dan penutupan sangat besar dan stabilitasnya baik.

Daftar Batas Suhu Aplikasi

Bahan Suhu sedang℃ Bahan Suhu sedang℃
PVC-C -20℃~ 95℃ PVC-U -5℃~ 45℃
FRPP -20℃~ 120℃ PPH -20℃~ 110℃
PVDF 40℃~ 150℃

Gambar Detail Rakitan Katup Diafragma
Tidak. Nama Bahan
1 Batas cakupan SEBAGAI
2 Pejantan Baja, Baja Tahan Karat
3 Mempertahankan Kacang FRPP
4 Mesin cuci FRPP
5 Roda Bahan paduan
6 Pelat Baja, Baja Tahan Karat
7 Pejantan berkepala ganda dan Nut Baja, Baja Tahan Karat
8 kap mesin FRPP,PVDF,PVCC,PVC-U,PPH
9 kacang kuk Baja, tembaga Baja Ht300
10 Batang Baja, Baja Tahan Karat
11 Pelat Katup besi cor、FRPP,PVDF,PVC-U,PVC-C,PPH、
Baja, Baja Tahan Karat、C.1.FRP
12 Film EPDM,FPM
13 Diafragma F46.PFA.PTFE
14 Tubuh FRPP,PVDF,PVCC,PVC-U,PPH
15 Pelat Baja, Baja Tahan Karat

Daftar Tekanan Kerja Dan Suhu Kerja

Kaliber/MPa/℃

FRPP

PVDF

PVC-U

PVC-C

14-40

41-60

61-100

40-60

61-90

91-140

20-40

41-60

61-80

0-40

41-60

61-90

15(1/2")

0.8

0.8

0.7

1

0.9

0.7

0.8

0.8

0.7

0.7

0.7

0.6

20(3/4")

0.8

0.8

0.7

1

0.9

0.7

0.8

0.8

0.7

0.7

0.7

0.6

25(1")

0.8

0.8

0.7

1

0.9

0.7

0.8

0.8

0.7

0.7

0.7

0.6

32(11/4")

0.7

0.7

0.6

1

0.9

0.7

0.7

0.7

0.6

0.7

0.7

0.6

40(11/2")

0.7

0.7

0.6

0.8

0.7

0.5

0.7

0.7

0.6

0.7

0.7

0.5

50(2")

0.7

0.7

0.6

0.8

0.6

0.5

0.7

0.7

0.6

0.7

0.7

0.5

65(21/2")

0.7

0.7

0.6

0.8

0.5

0.4

0.7

0.7

0.6

0.7

0.7

0.5

80(3")

0.7

0.7

0.6

0.7

0.5

0.4

0.7

0.7

0.6

0.7

0.7

0.5

100(4")

0.7

0.7

0.6

0.6

0.5

0.4

0.7

0.7

0.6

0.7

0.6

0.5

125(5")

0.5

0.5

0.4

0.5

0.4

0.3

0.5

0.5

0.4

0.5

0.5

0.4

150(6")

0.5

0.5

0.4

0.5

0.3

0.2

0.5

0.5

0.4

0.5

0.4

0.3

200(8")

0.3

0.3

0.2

0.4

0.25

0.2

0.3

0.3

0.2

0.3

0.3

0.25

250 (10")

0.3

0.3

0.2

0.4

0.25

0.2

0.3

0.3

0.2

0.3

0.3

0.2

Daftar Dimensi

DN(mm) D d L b n-Φ
GB JIS ANSI GB JIS ANSI GB JIS ANSI GB JIS ANSI GB JIS ANSI
15(1/2") 95 95 95 65 70 60.3 125 125 125 14 18 14 4-Φ14 4-Φ15 4-Φ16
20(3/4") 100 100 100 75 75 69.9 135 120 135 18 18 18 4-Φ14 4-Φ15 4-Φ16
25(1") 115 125 115 85 90 79.4 145 130 130 18 18 18 4-Φ14 4-Φ19 4-Φ16
32(11/4") 135 135 135 100 100 88.9 160 160 160 18 20 18 4-Φ18 4-Φ19 4-Φ16
40(11/2") 145 140 145 110 105 98.4 180 180 180 20 20 20 4-Φ18 4-Φ19 4-Φ16
50(2") 160 155 160 125 120 120.7 210 210 210 22 22 22 4-Φ18 4-Φ19 4-Φ18
65(21/2") 180 175 180 145 140 139.7 250 250 250 24 22 24 4-Φ18 4-Φ19 4-Φ18
80(3") 195 185 195 160 150 152.4 300 280 300 24 22 24 8-Φ19.5 8-Φ19 4-Φ18
100(4") 229 210 229 180 175 190.5 350 340 350 28 24 28 8-Φ19X21 8-Φ19 8-Φ18
125(5") 245 210 210 215.9 400 30 8-Φ18 8-Φ23 8-Φ22
150(6") 280 240 240 241.3 455 30 8-Φ23X27 8-Φ23X27 8-Φ23X27
200(8") 335 295 290 298.5 570 40 8-Φ22.5 12-Φ23 8-Φ22
250(10") 390 350 355 362 680 38 12-Φ23 12-Φ25 12-Φ26
300(12") 445 400 400 680 38 12-Φ23 16-Φ25
