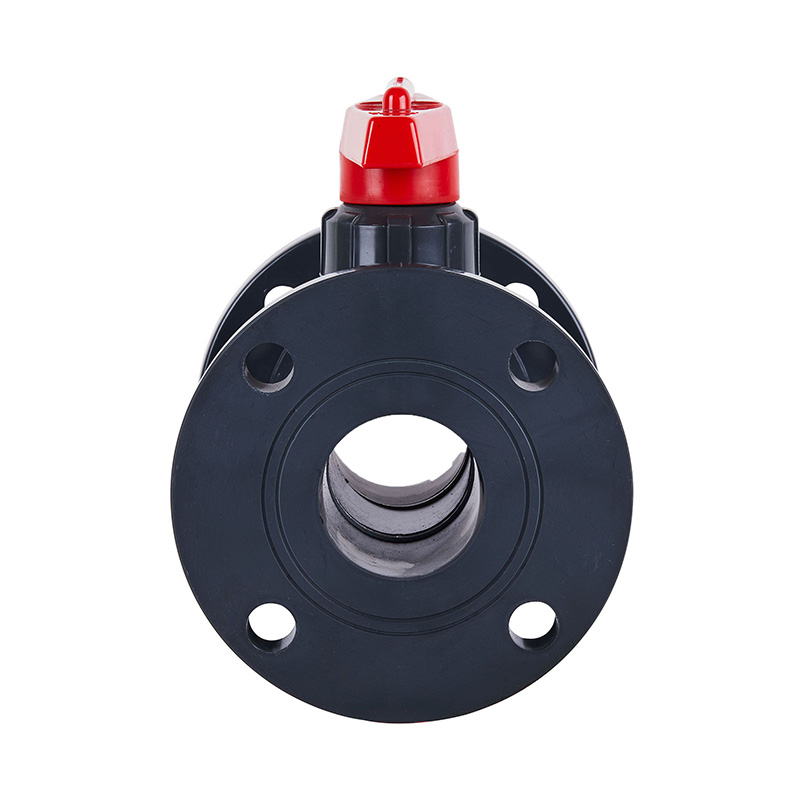

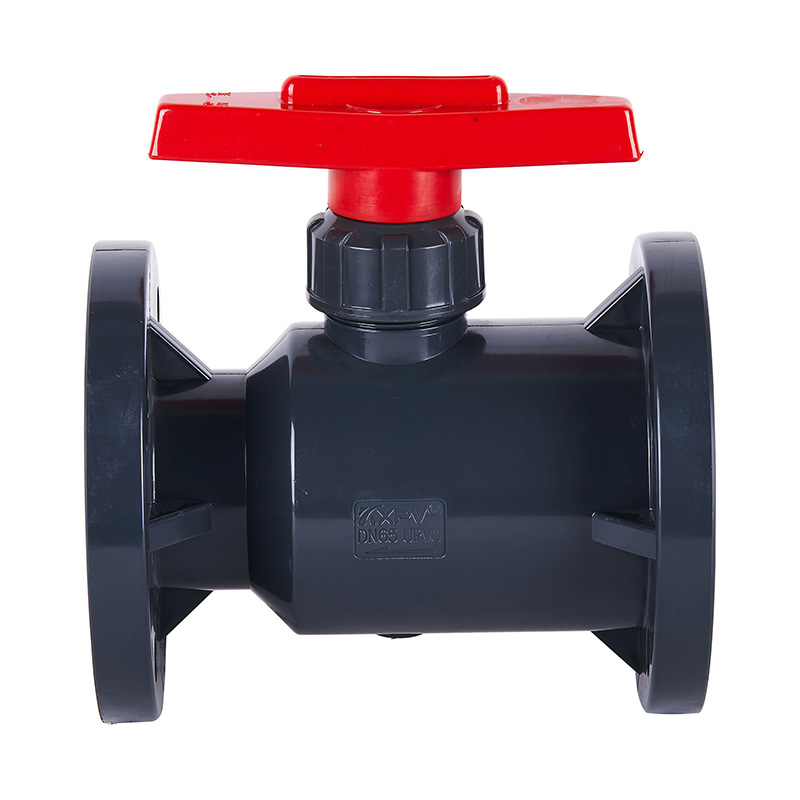

Katup Bola Flange UPVC tahan kimia suhu tinggi kualitas unggul Katup Plastik Sanitasi Industri Standar ANSI PVC
Model NO.:Q41F-10U
Bahan: Plastik
Bentuk Koneksi:Flensa
Mode Mengemudi: Manual
Tekanan Nominal: 10kg
Saluran: Tipe Lurus Melalui
Struktur: Katup Bola Tetap
Fungsi: Penggunaan Industri
Suhu: Suhu Tinggi
Aplikasi: Penggunaan Industri, Penggunaan Air Industri, Penggunaan Rumah Tangga
Spesifikasi:DN15-DN100
Standar: ANSI
Kode HS:8481804090
| Fitur Struktur Utama |
1. Katup bola seri plastik rekayasa meNgadopsi FRPP, PVDF, CPVC, UPVC, PPH dll. Plastik termoplastik taHan korosi yang dibentuk dalam cetakan injeksi tunggal dan memiliki kemampuan yang kuat untuk menahan korosi.
2. Segel yang dapat diandalkan, torsi pembukaan dan penutupan kecil. Torsi pembukaan dan penutupan.
3. Resistensi cairan kecil, Buka / tutup dengan cepat.
4. Struktur sederhana, penampilan cantik.
| Daftar batas suhu aplikasi |
| Bahan | Suhu sedang°C | Bahan | Suhu sedang°C |
| CPVC | -20℃~ 95℃ | PPH | -20℃~ 110℃ |
| UPVC | -0℃~ 65℃ | PVDF | -40℃~ 150℃ |
| FRPP | -14℃~ 90℃ |
Gambar Detail Perakitan Katup Bola Bentuk Boddily
| Tabel Bahan Bagian |
| TIDAK. | Nama | Bahan |
| 1 | Menangani | Paduan aluminium |
| 2 | Mempertahankan Kacang | FRPP, PVDF, UPVC, CPVC, PPH |
| 3 | Steker Bagian Dalam | FRPP, PVDF, UPVC, CPVC, PPH |
| 4 | Tangkai | FRPP, PVDF, UPVC, CPVC, PPH |
| 5 | Segel batang | PTFE |
| 6 | Bola tertutup | PTFE |
| 7 | Kursi segel | FRPP, PVDF, UPVC, CPVC, PPH |
| 8 | Bola | FRPP, PVDF, UPVC, CPVC, PPH |
| 9 | Tubuh | FRPP, PVDF, UPVC, CPVC, PPH |
| Daftar Dimensi |
| DN (mm) | D1 | D | L | h | n | Φ | ||||||
| GB | JIS | ANSI | GB | JIS | ANSI | GB | JIS | ANSI | ||||
| 15(1/2") | 95 | 65 | 70 | 2.38 | 120 | 15 | 4 | 4 | 4 | 14 | 15 | 16 |
| 20 (3/4") | 105 | 75 | 75 | 2.76 | 120 | 16 | 4 | 4 | 4 | 14 | 15 | 16 |
| 25 (1") | 120 | 85 | 90 | 3.13 | 130 | 16 | 4 | 4 | 4 | 14 | 19 | 16 |
| 32 (11/4") | 135 | 100 | 100 | 3.45 | 145 | 18 | 4 | 4 | 4 | 18 | 19 | 16 |
| 40 (11/2") | 145 | 110 | 105 | 3.88 | 168 | 20 | 4 | 4 | 4 | 18 | 19 | 16 |
| 50 (2") | 160 | 125 | 120 | 4.74 | 180 | 20 | 4 | 4 | 4 | 18 | 19 | 19 |
| 65 (21/2") | 180 | 145 | 140 | 5.49 | 225 | 22 | 4 | 4 | 4 | 18 | 19 | 19 |
| 80 (3") | 195 | 160 | 150 | 6 | 260 | 25 | 8 | 8 | 4 | 18 | 19 | 19 |
| 100 (4") | 215 | 180 | 175 | 7.5 | 280 | 25 | 8 | 8 | 8 | 18 | 19 | 19 |
| 125 (5") | 245 | 210 | 210 | 8.5 | 350 | 30 | 8 | 8 | 8 | 18 | 23 | 22 |
| 150 (6") | 280 | 240 | 240 | 9.51 | 400 | 30 | 8 | 8 | 8 | 22 | 23 | 22 |
| 200 (8") | 335 | 295 | 290 | 11.75 | 400 | 35 | 8 | 12 | 8 | 22 | 23 | 22 |
| 250 (10") | 390 | 350 | 355 | 14.25 | 450 | 38 | 12 | 12 | 12 | 22 | 25 | 25 |
| 300 (12") | 445 | 400 | 400 | 17 | 450 | 38 | 12 | 16 | 12 | 22 | 25 | 25 |
| Lokasi: | Cina |
| Jenis Bisnis: | Produsen, Eksportir |
| Merek: | |
| Sertifikat: | |
| Model: | |
| Ketentuan pembayaran dan pengiriman: | |
| Jumlah pesanan minimum: | |
| Harga: | Konsultasi |
| Detail pengepakan: | |
| Waktu pengiriman: | |
| Metode pembayaran: |
Produsen Profesional dengan Produk Berkualitas, Harga Wajar dan Pelayanan Yang Baik.
