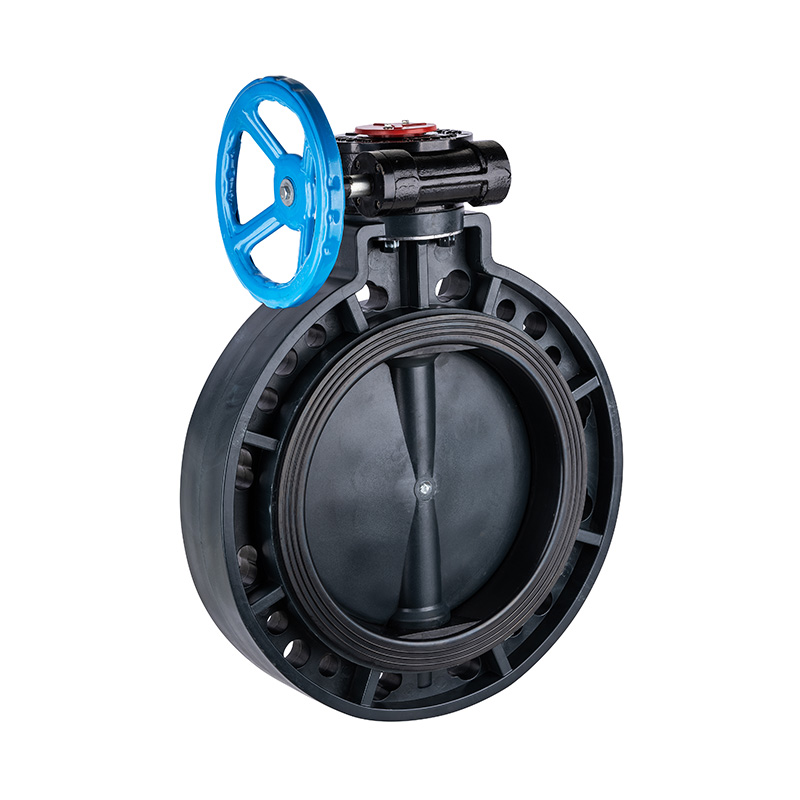

FRPP D371X-10S Worm-Gear Butterfly Valve DN40-1000 40A-1000A JIS Standar

FRPP Worm Gear Butterfly Valve, Manual, Penyegelan Tengah, Penyegelan Lembut, DN40-1000, Katup Pegangan Tuas Plastik Industri dan Domestik, Standar JIS
Mode Mengemudi: Manual
Koneksi: Wafer
Struktur: Penyegelan Tengah
Jenis Penyegelan: Penyegelan Paksa
Batang: Standar
Kelas Tekanan: 1,0Mpa(10bar)
Suhu Kerja: -20~120°C
Bahan Penyegel: Penyegelan Lembut
Aplikasi: Penggunaan Industri, Penggunaan Industri Air
Bahan Batang: Baja, Baja Tahan Karat
Merk: KXPV
Ukuran: DN40-1000
Asal: Zhejiang, Ningbo

Fitur Struktur Produk
1. Katupnya kompak dan ringan, mudah dibongkar dan dirawat, dan dapat dipasang di posisi apa pun.
2. Struktur sederhana dan kompak dengan torsi pengoperasian rendah, memungkinkan rotasi 90° yang cepat untuk pembukaan cepat.
3. Karakteristik aliran linier dengan kinerja pengaturan yang sangat baik

Daftar Batas Suhu Aplikasi

Bahan Suhu sedang℃ Bahan Suhu sedang℃
PVC-C -20℃~ 95℃ PVC-U -5℃~ 45℃
FRPP -20℃~ 120℃ PPH -20℃~ 110℃
PVDF 40℃~ 150℃

Tabel Bahan Bagian

Tidak.

Nama

Bahan

1

Roda besi cor, paduan Aluminium

2

Beruang gigi cacing Baja

3

Data Ipat Aluminium

4

Baut segi enam Baja,StainlessSteel

5

Tutup roda gigi cacing besi cor, paduan Aluminium

6

Perlengkapan cacing besi cor, paduan Aluminium

7

Batasi baut Baja,StainlessSteel

8

Batang Baja,StainlessSteel

9

Pejantan berkepala dua Baja,StainlessSteel

10

Kacang heksagonal Baja,StainlessSteel

11

Karet penyegel EPDM,FPM
12 Pelat Katup FRPP,PVDF,PVC-C,PVC-U,PPH
13 Tubuh FRPP,PVDF,PVC-C,PVC-U,PPH

Gambar Detail Perakitan Katup Kupu-Kupu Tipe Worm-gear

Tabel Bahan Bagian

TIDAK.

Nama Bagian

Bahan

Jumlah.

1

Roda besi cor

1

2

Perlengkapan cacing besi cor

1

3

Sematkan Baja

1

4

Piala Kacang FRPP

4

5

Tubuh FRPP,PVDF,PVC-C,PVC-U,PPH

1

6

Pelat Katup FRPP,PVDF,PVC-C,PVC-U,PPH

1

7

Karet penyegel EPDM,FPM

1

8

Batang Baja,StainlessSteel

1

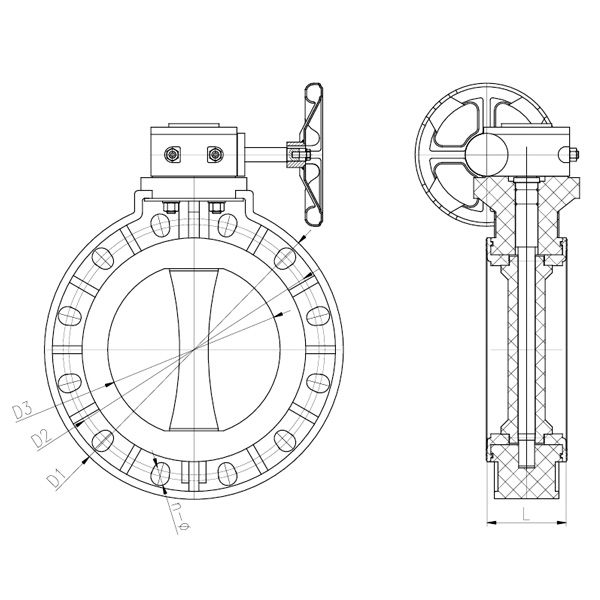

Daftar Dimensi

DN (mm) D1 D2 D3 L tidak-ø
GB JIS ANSI GB JIS ANSI
32(1 1/4") 140 100 100 3.45 35 35 4-ø17X25 4-ø17X25 4-ø17X25
40(1 1/2") 148 110 105 3.88 41.5 39 4-ø19X25 4-ø19X25 4-ø19X25
50(2") 162 125 120 4.74 50 40 4-ø19X26.5 4-ø19X26.5 4-ø19X26.5
65(2 1/2") 180 145 140 5.49 64 42 4-ø19X26.5 4-ø19X26.5 4-ø19X26.5
80(3") 198 160 150 6 77 42 8-ø19X25 8-ø19X24 4-ø19X25
100(4")) 225 180 175 7.5 96 52 8-ø19X32 8-ø19X32 8-ø19X32
125(5") 255 210 210 8.5 120 61 8-ø23X33 8-ø23X33 8-ø23X33
150(6") 285 240 240 9.51 145 71 8-ø23X34 8-ø23X34 8-ø22X34
200(8") 340 295 290 11.75 196.5 81 8-ø23X33.5 12-ø23X27 8-ø23X33.5
250(10") 395 350 355 14.25 245.5 110 12-ø23X32.5 12-ø25X32.5 12-ø25X32.5
400(16") 597 515 510 21.26 399 140 16-ø27X43 16-ø27 16-ø30X43
450(18") 635 560 565 22.76 446 150 20-ø26X28.5 20-ø26X28.5 16-ø32X34. 5
500(20") 700 620 620 25 494 150 20-ø26X44 20-ø26X44 20-ø32X44
700(28") 928 820 840 34.02 670 185 24-ø31X44 24-ø33 24-ø35
800(32") 1060 950 950 38.5 755 220 24-ø41X60 28-ø33X38 24-ø41X60
1000(40") 1210 1160 1160 46.26 935 236 28-ø36X52 28-ø39 32-ø41
800 (32") 1060 950 950 38.5 755 220 24-Φ41X60 28-Φ33X39 24-Φ41X60
1000 (40") 1230 1160 1160 46.26 935 236 28-Φ36X52 28-Φ39 32-Φ41
