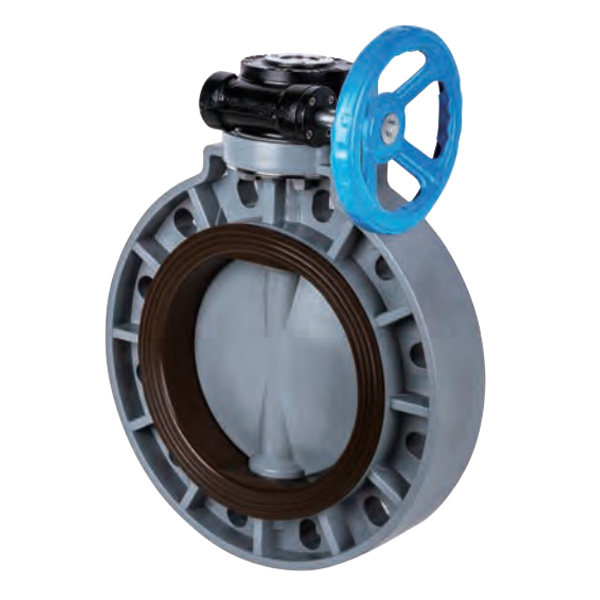

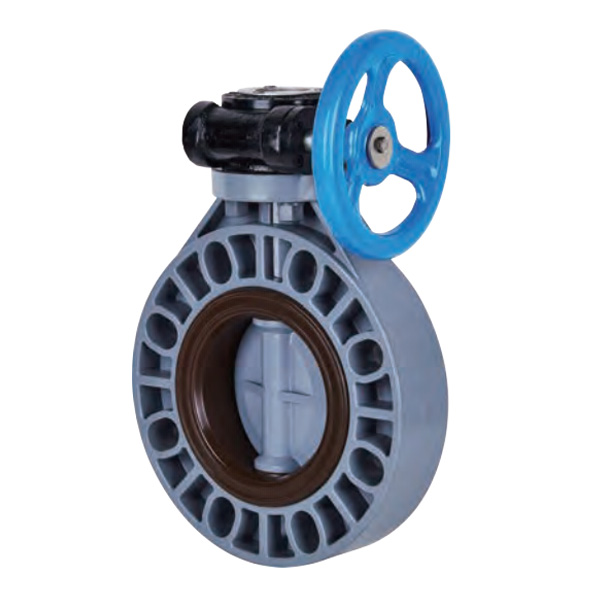

Katup Kupu-kupu Worm-Gear PVDF D371X-10F Standar DN32-1000 GB

Katup Kupu-kupu Roda Gigi Cacing PVDF Segel Pusat Manual Katup Pegangan Tuas Plastik Industri dan Rumah Tangga Segel Lembut DN32-1000
Mode Mengemudi: Manual
Formulir Koneksi: Wafer
Struktur: Penyegelan Tengah
Tipe Segel: Disegel Paksa
Batang Katup: Biasa
Kelas Tekanan: 1,0Mpa(10bar)
Suhu Kerja: -40~150°C
Bahan Permukaan Segel: Disegel Lembut
Aplikasi: Penggunaan Industri, Penggunaan Industri Air
Batang Katup: Baja, Baja Tahan Karat
Merek Dagang: KXPV
Spesifikasi: DN32-1000
Asal: Ningbo, Zhejiang

Fitur Struktur Produk
1. Katupnya kecil dan ringan, mudah dibongkar dan diperbaiki, dan dapat dipasang di posisi mana pun.
2. Strukturnya sederhana & kompak, dan torsi pengoperasiannya kecil, serta putaran 90° dibuka dengan cepat.
3. Karakteristik aliran cenderung lurus dan kinerja penyesuaiannya baik.

Daftar Batas Suhu Aplikasi

Bahan Suhu sedang℃ Bahan Suhu sedang℃
PVC-C -20℃~ 95℃ PVC-U -5℃~ 45℃
FRPP -20℃~ 120℃ PPH -20℃~ 110℃
PVDF 40℃~ 150℃

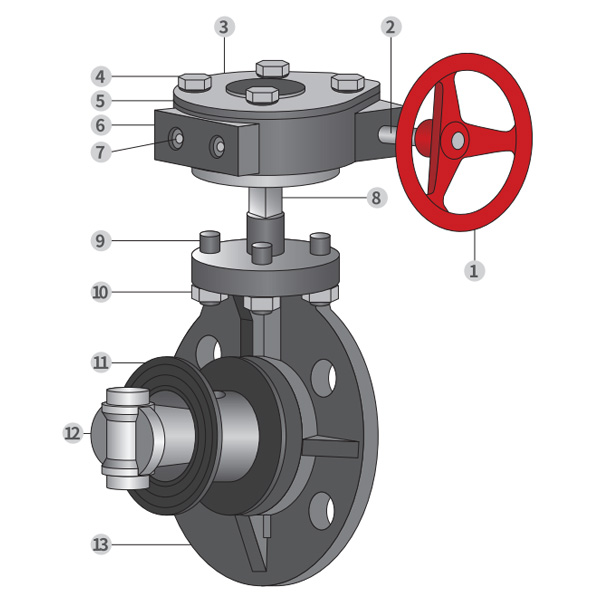

Tabel Bahan Bagian

Tidak.

Nama

Bahan

1

Roda besi cor, paduan Aluminium

2

Beruang gigi cacing Baja

3

Data sayapat Aluminium

4

Baut segi enam Baja,StainlessSteel

5

Tutup roda gigi cacing besi cor, paduan Aluminium

6

Perlengkapan cacing besi cor, paduan Aluminium

7

Batasi baut Baja,StainlessSteel

8

Batang Baja,StainlessSteel

9

Pejantan berkepala dua Baja,StainlessSteel

10

Kacang heksagonal Baja,StainlessSteel

11

Karet penyegel EPDM,FPM
12 Pelat Katup FRPP,PVDF,PVC-C,PVC-U,PPH
13 Tubuh FRPP,PVDF,PVC-C,PVC-U,PPH

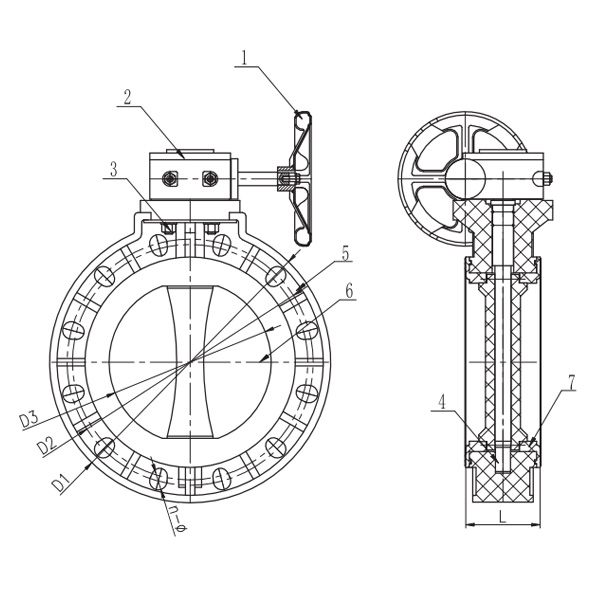

Gambar Detail Perakitan Katup Kupu-Kupu Tipe Worm-gear

Tabel Bahan Bagian

TIDAK.

Nama Bagian

Bahan

Jumlah.

1

Roda besi cor

1

2

Perlengkapan cacing besi cor

1

3

Sematkan Baja

1

4

Piala Kacang FRPP

4

5

Tubuh FRPP,PVDF,PVC-C,PVC-U,PPH

1

6

Pelat Katup FRPP,PVDF,PVC-C,PVC-U,PPH

1

7

Karet penyegel EPDM,FPM

1

8

Batang Baja,StainlessSteel

1

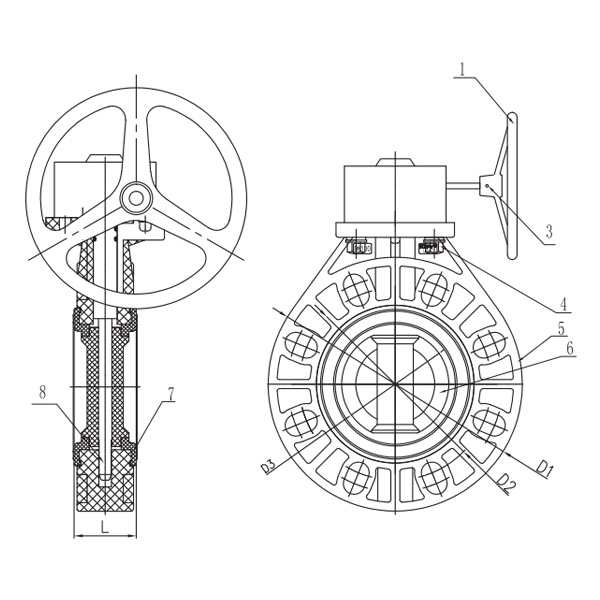

Daftar Dimensi

DN(mm) D1 D2 D3 T n-Φ
GB JIS JAWABANI GB JIS JAWABANI
32(11/4") 140 100 100 88.9 33 35 4-Φ17 4-Φ17 4-Φ17
40(11/2") 150 110 105 98.4 41.5 39 4-Φ19X25 4-Φ19X25 4-Φ19X25
50(2") 160 125 120 120.7 50 40 4-Φ19X26.5 4-Φ19X26.5 4-Φ19X26.5
65(21/2") 180 145 140 139.7 64 42 4-Φ19X26.5 4-Φ19X26.5 4-Φ19X26.5
80(4") 200 160 150 152.4 77 42 8-Φ19X25 8-Φ19X25 4-Φ19X20
100(4") 225 180 175 190.5 96 52 8-Φ19X32 8-Φ19X32 8-Φ19X32
125(5") 255 210 210 215.9 120 61 8-Φ23X33 8-Φ23X33 8-Φ23X33
150(6") 290 240 240 241.3 145 71 8-Φ23X34 8-Φ23X34 8-923X34
200(8") 340 295 290 298.5 196.5 81 8-Φ23X33.5 12-Φ23X27 8-Φ23X33.5
250(10") 420 350 355 362 245.5 110 12-Φ23.5X32 12-Φ23.5X32 12-Φ23.5X32
300(12") 500 400 431.8 291.5 115 12-Φ28X48 12-Φ28X48
350(14") 550 460 476.3 340 127 16-Φ26 12-Φ33
400(16") 619 515 510 539.8 399 140 16-Φ36X52 16-Φ36X52 16-Φ36X52
450(18") 655 565 565 577.9 446 150 20-Φ25 20-Φ27 16-Φ33
500(20") 705 620 620 635 494 150 20-Φ26X33 20-Φ27X33 20-26X33
600(24") 816 725 749.3 570 170 20-Φ28X38 20-Φ28X38
700(28") 910 840 840 670 185 24-Φ33X44 24-Φ33X44
800(32") 1055 960 950 977.9 755 240 24-Φ44.5X65 28-Φ36X52 24-Φ44.5X65
1000(40") 1230 1160 1160 935 236 28-Φ36X52 28-Φ39


DN(mm) D1 D 2 D3 T n-Φ
GB JIS JAWABANI GB JIS ANS I
40(11/2") 148 110 105 98.4 41.5 39 4-Φ19X25 4-Φ19X25 4-Φ19X25
50(2") 162 125 120 120.7 50 40 4-Φ19X26.5 4-Φ19X25.6 4-Φ19X25.6
65(21/2") 180 145 140 139.7 64 42 4-Φ19X26.5 4-Φ19X25.6 4-Φ19X25.6
80(3") 198 160 150 152.4 77 42 8-Φ19X25 8-Φ19X24 4-Φ19X20
100(4") 225 180 175 190.5 96 52 8-Φ19X32 8-Φ19X32 8-Φ19X32
125(5") 255 210 210 215.9 120 61 8-Φ23X33 8-Φ23X33 8-Φ23X33
150(6") 285 240 240 241.3 145 71 8-Φ23X34 8-Φ23X34 8-Φ22X34
200(8") 340 295 290 298.5 196.5 81 8-Φ23X33.5 12-Φ23X27 8-Φ22X33.5
