Katup Diafragma Persatuan Ganda DN25

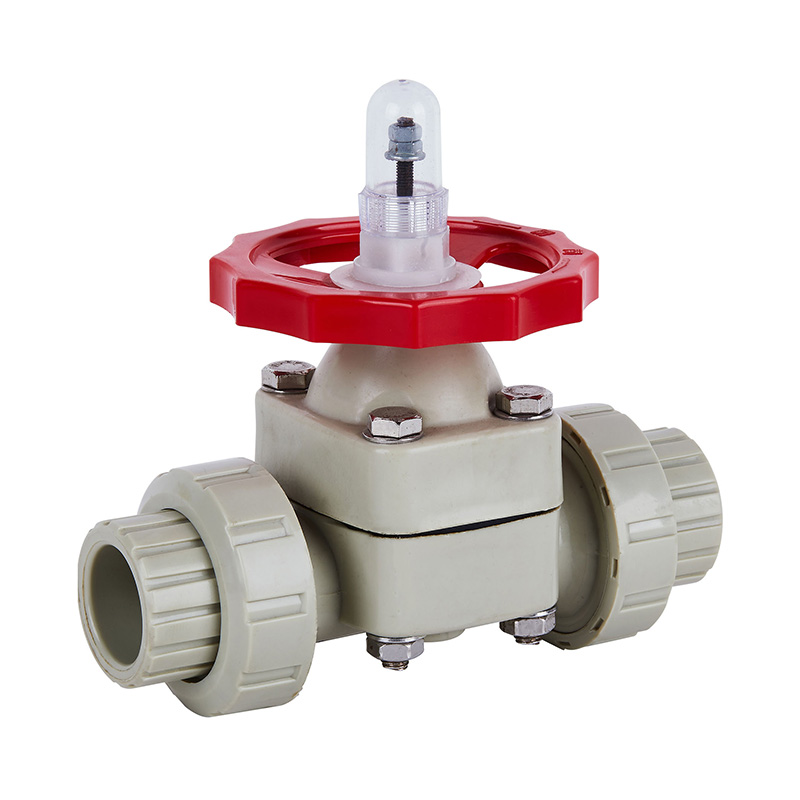

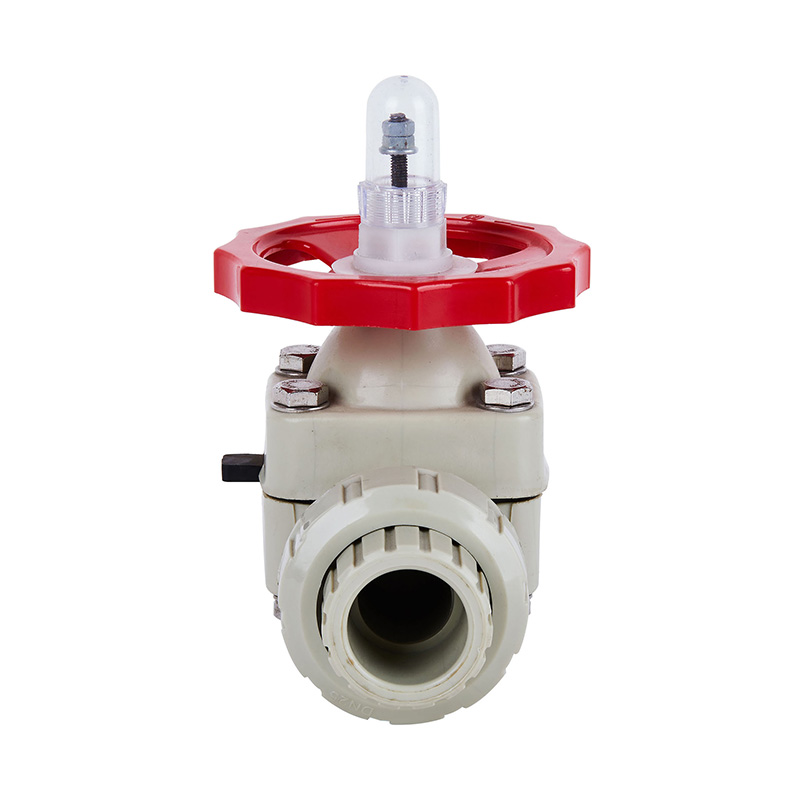

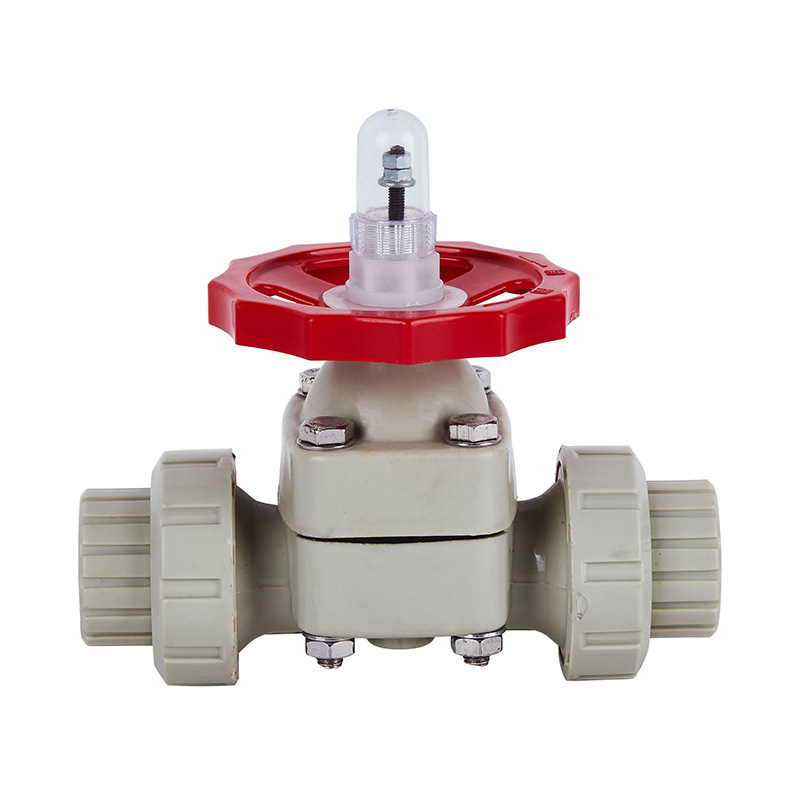

Katup Diafragma Persatuan Ganda DN25

Katup Diafragma Serikat Ganda Plastik PPH Kualitas Unggul Berkinerja Tinggi untuk pasokan air dan industri kimia

Aplikasi:Umum, Pasokan air, industri kimia

Jenis Penghubung: soket penyambung atau berulir dengan pipa

Suhu Media: Suhu Normal

Kekuasaan: Panduan

Media: Air, cairan kimia

Ukuran Pelabuhan: 20-110mm

Ukuran: 1/2"-10"

Suhu: -10~120 C

Koneksi: katup diafragma penyatuan

Bahan tubuh:CPVC, FRPP, PPH, PVDF

Sertifikat: ISO9001:2008 CE

Standar:DIN ANSI ASTM JIS BS CNS

0086 180 6712 3173 Hubungi kami
PREV：No previous article
NEXT：Katup Diafragma Listrik PVDF DN15-300
  • Keterangan
  • Informasi Tambahan
  • Fitur struktural utama

    1. Diafragma segel terbuat dari F46 atau PFA, jumlaH lipataNnya ≥120000 kali, dan ketahanan korosi setara dengan F4.

    2. Mengadopsi struktur pengangkat sekrup, gaya pembukaan dan penutupan sangat besar dan stabilitasnya baik.

    Daftar batas suhu aplikasi

    Bahan Suhu sedang°C Bahan Suhu sedang°C
    CPVC -20℃~ 95℃ PPH -20℃~ 110℃
    UPVC -0℃~ 65℃ PVDF -40℃~ 150℃
    FRPP -14℃~ 90℃

    Gambar Detail Rakitan Katup Diafragma

    TIDAK. Nama Bahan
    1 Batas cakupan SEBAGAI
    2 Pejantan Baja, Baja Tahan Karat.
    3 Mempertahankan Kacang FRPP
    4 Mesin cuci FRPP
    5 Roda Bahan paduan
    6 Rol mesin tulis Baja, Baja Tahan Karat
    7 Pejantan berkepala ganda dan Nut Baja, Baja Tahan Karat
    8 Kap mesin FRPP, PVDF, UPVC, CPVC, PPH
    9 kacang kuk Baja Ht300
    10 Tangkai Baja, Baja Tahan Karat
    11 Cakram FRPP, PVDF, UPVC, CPVC, PPH, Baja, StainlessSteel, C.I.FRP
    12 Film EPDM, FPM
    13 Diafragma F46.PFA
    14 Tubuh FRPP, PVDF, UPVC, CPVC, PPH
    15 Rol mesin tulis Baja, Baja Tahan Karat

    Daftar tekanan kerja dan suhu kerja

    Kaliber/MPa/℃

    FRPP

    PVDF

    UPVC

    CPVC

    14-40

    41-60

    61-100

    40-60

    61-90

    91-140

    20-40

    41-60

    61-80

    0-40

    41-60

    61-90

    15(1/2")

    0.8

    0.8

    0.7

    1

    0.9

    0.7

    0.8

    0.8

    0.7

    0.7

    0.7

    0.6

    20(3/4")

    0.8

    0.8

    0.7

    1

    0.9

    0.7

    0.8

    0.8

    0.7

    0.7

    0.7

    0.6

    25(1")

    0.8

    0.8

    0.7

    1

    0.9

    0.7

    0.8

    0.8

    0.7

    0.7

    0.7

    0.6

    32(11/4")

    0.7

    0.7

    0.6

    1

    0.9

    0.7

    0.7

    0.7

    0.6

    0.7

    0.7

    0.6

    40(11/2")

    0.7

    0.7

    0.6

    0.8

    0.7

    0.5

    0.7

    0.7

    0.6

    0.7

    0.7

    0.5

    50(2")

    0.7

    0.7

    0.6

    0.8

    0.6

    0.5

    0.7

    0.7

    0.6

    0.7

    0.7

    0.5

    65(21/2")

    0.7

    0.7

    0.6

    0.8

    0.5

    0.4

    0.7

    0.7

    0.6

    0.7

    0.7

    0.5

    80(3")

    0.7

    0.7

    0.6

    0.7

    0.5

    0.4

    0.7

    0.7

    0.6

    0.7

    0.7

    0.5

    100(4")

    0.7

    0.7

    0.6

    0.6

    0.5

    0.4

    0.7

    0.7

    0.6

    0.7

    0.6

    0.5

    125(5")

    0.5

    0.5

    0.4

    0.5

    0.4

    0.3

    0.5

    0.5

    0.4

    0.5

    0.5

    0.4

    150(6")

    0.5

    0.5

    0.4

    0.5

    0.3

    0.2

    0.5

    0.5

    0.4

    0.5

    0.4

    0.3

    200(8")

    0.3

    0.3

    0.2

    0.4

    0.25

    0.2

    0.3

    0.3

    0.2

    0.3

    0.3

    0.25

    250 (10")

    0.3

    0.3

    0.2

    0.4

    0.25

    0.2

    0.3

    0.3

    0.2

    0.3

    0.3

    0.2

    Daftar Dimensi

    DN (mm)

    D1

    D

    		L h

    n

    Φ

    GB

    JIS

    ANSI

    GB

    JIS

    ANSI

    GB

    JIS

    ANSI

    15(1/2")

    95

    65

    70

    2.38

    125

    14

    4

    4

    4

    14

    15

    16

    20 (3/4")

    105

    75

    75

    2.76

    135

    18

    4

    4

    4

    14

    15

    16

    25 (1")

    115

    85

    90

    3.13

    145

    18

    4

    4

    4

    14

    19

    16

    32 (11/4")

    135

    100

    100

    3.45

    160

    18

    4

    4

    4

    18

    19

    16

    40 (11/2")

    145

    110

    105

    3.88

    180

    20

    4

    4

    4

    18

    19

    16

    50 (2")

    160

    125

    120

    4.74

    210

    21

    4

    4

    4

    18

    19

    19

    65 (21/2")

    180

    145

    140

    5.49

    250

    22

    4

    4

    4

    18

    19

    19

    80 (3")

    195

    160

    150

    6

    300

    24

    8

    8

    4

    18

    19

    19

    100 (4")

    215

    180

    175

    7.5

    350

    26

    8

    8

    8

    18

    19

    19

    125 (5")

    245

    210

    210

    8.5

    400

    30

    8

    8

    8

    18

    23

    22

    150 (6")

    280

    240

    240

    9.51

    455

    30

    8

    8

    8

    22

    23

    22

    200 (8")

    335

    295

    290

    11.75

    570

    35

    8

    12

    8

    22

    23

    22

    250 (10")

    390

    350

    355

    14.25

    680

    38

    12

    12

    12

    22

    25

    25

    300 (12")

    445

    400

    400

    17

    680

    38

    12

    16

    12

    22

    25

    25

Tonton ikhtisar
Katup Diafragma Persatuan Ganda DN25

Membawa Impian Anda Ke Dunia Kualitas adalah Kehidupan

Kami Adalah Perusahaan Terkemuka Di Bidang Ini, Kami Memberikan Solusi Khusus Untuk Setiap Pelanggan Kami
Katup diafragma adalah jenis katup yang menggunakan diafragma fleksibel untuk memisahkan saluran aliran dari mekanisme pengoperasian katup. Diafragma, yang biasanya terbuat dari karet atau bahan fleksibel lainnya, dihubungkan ke batang yang melewati badan katup. Ketika batang digerakkan ke atas atau ke bawah, ia menekan atau mendekompresi diafragma, yang pada gilirannya membuka atau menutup saluran aliran.
Katup diafragma sering digunakan dalam aplikasi di mana terdapat kebutuhan untuk mengisolasi saluran aliran dari mekanisme pengoperasian katup untuk mencegah kontaminasi atau kebocoran. Mereka banyak digunakan dalam industri kimia, farmasi, makanan, dan minuman. Selain itu, banyak digunakan dalam ruangan bersih, aplikasi sanitasi dan steril. Mereka juga dapat digunakan dalam aplikasi di mana cairan yang dikontrol bersifat abrasif atau korosif, karena diafragma dapat dibuat dari bahan yang tahan terhadap kondisi ini.
Katup diafragma dirancang untuk memberikan masa pakai yang lama dan biaya kepemilikan yang rendah. Berbagai macam bahan, sambungan, dan uji peringkat aliran tersedia. Katup Diafragma menawarkan kompromi yang sangat baik antara keandalan, biaya, dan kinerja.
