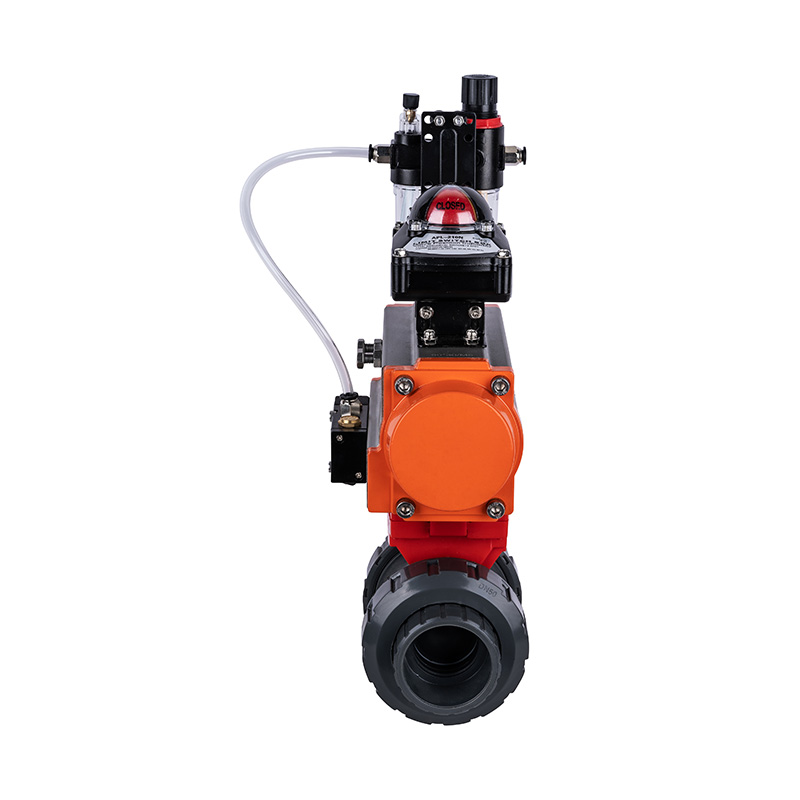

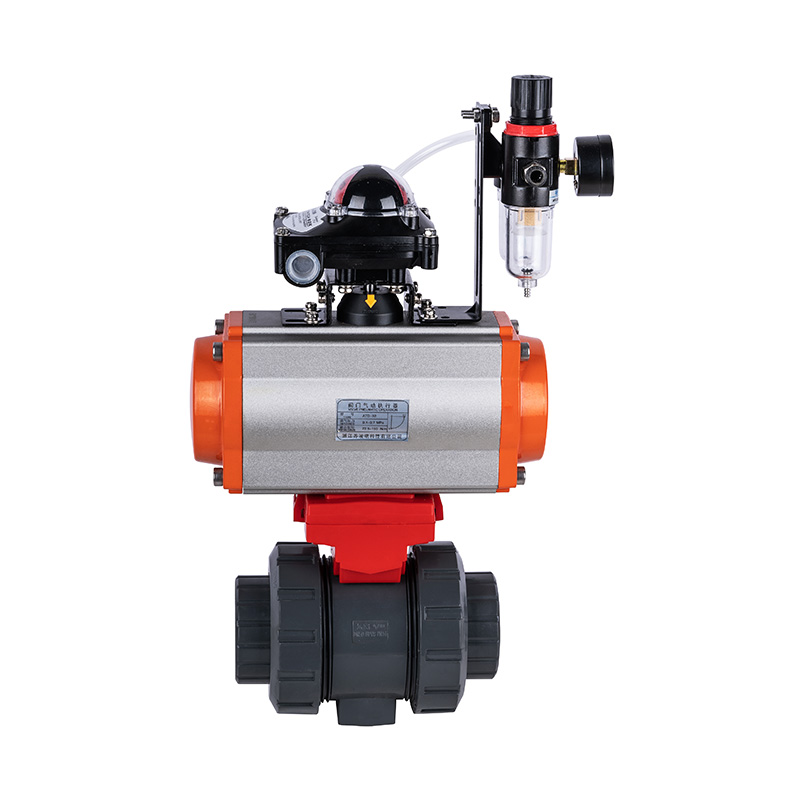

PVC-U Q661F-10 Pneumatic Double Union Ball Valve DN15-100 1/2"-4" Standar ANSI

Katup Bola Soket Pneumatik Ultra-Tahan Lama Kualitas Sangat Baik, Katup Bola Pneumatik Plastik Suhu Tinggi, Cocok untuk Industri Kimia Standar ANSI
Model: Q661F-10U
Bahan: Plastik
Tipe Koneksi: Persatuan Ganda
Mode Operasi: Manual
Tekanan Nominal: 10kg
Jalur Aliran: Lurus Melalui
Struktur: Katup Bola Tetap
Fungsi: Katup By-pass
Suhu: Suhu Tinggi
Aplikasi: Penggunaan Industri, Penggunaan Industri Air
Merk: KXPV
Ukuran: DN15-DN100
Asal: Zhejiang, Ningbo

Kelas Tekanan: 1,0Mpa(10bar)

Daftar Batas Suhu Aplikasi

Bahan Suhu sedang℃ Bahan Suhu sedang℃
PVC-C -20℃~ 95℃ PVC-U -5℃~ 45℃
FRPP -20℃~ 120℃ PPH -20℃~ 110℃
PVDF 40℃~ 150℃

Fitur Struktur Produk

1. Katup bola seri plastik rekayasa terbuat dari FRPP, PVDF, PVC-C, PVC-U, PPH, dan bahan termoplastik tahan korosi lainnya, dibentuk dalam proses injeksi tunggal, menawarkan ketahanan korosi yang kuat.
2. Kekencangan kursi PTFE dapat disesuaikan dengan tepat.
3. Desain o-ring ganda memberikan perlindungan kebocoran ganda.
4. Katup memiliki tampilan yang halus, permukaan halus, pemrosesan halus, dan desain aliran penuh.
5. Aktuator dapat dikontrol dari jarak jauh melalui komputer atau pusat kendali, memungkinkan katup mengatur aliran dan laju aliran media, membuat pengoperasian lebih nyaman, efisien, dan mengurangi biaya tenaga kerja sekaligus memastikan keselamatan personel di lokasi.

Tabel Bahan Bagian

Tidak. Nama Bahan Jumlah.
PVC-C PVC-U
1 Dukungan elektro-pneumatik Bahan paduan 1
2 Batang PVC-C PVC-U 1
3 Tubuh PVC-C PVC-U 2
4 Segel kursi O-ring 1 FPM EPDM 1
5 Kursi segel PVC-C PVC-U 1
6 Kursi segel O-ring 2 FPM EPDM 2
7 Kursi segel O-ring 3 FPM EPDM 2
8 Segel Sten PTFE PTFE 2
9 Bola PVC-C PVC-U 1
10 tutup tekan PVC-C PVC-U 2
11 Pemasangan Persatuan Standar Amerika PVC-C PVC-U 2
12 BatangO-rings FPM EPDM 2
13 BatangConnectors Bahan paduan 1

Daftar Dimensi

Spesifikasi D(mm) D1(mm) L(mm) Z (mm) H(mm) Φ1(mm) L1XL1(mm) L2(mm) n-Φ1(mm)
1/2"(15) 50 21.34 110 22.5 87.8 Φ50 11x11 13 4-Φ6.5
3/4"(20) 58 26.67 126 25.5 97.5 Φ50 11x11 13 4-Φ6.5
1"(25) 70 33.4 140 29 106.6 Φ50 11x11 13 4-Φ6.5
1¼"(32) 85 42.16 160 32 123.5 Φ50 14x14 17 4-Φ6.5
1½"(40) 98 48.26 170 35 138.5 Φ50 14x14 17 4-Φ6.5
2"(50) 124 60.32 190 38.5 163.5 Φ50 14x14 17 4-Φ6.5
2½"(65) 135 73.02 230 45 191 Φ70 17x17 21 4-Φ9
3"(80) 158 88.9 280 48 222.5 Φ70 17x17 21 4-Φ9
4"(100) 192 114.3 340 57.5 261.5 Φ70 Φ102 22x22 21 4-Φ9 4-Φ11
